產品的外在可以直接吸引消費者，但產品的內在更能看到廠家的良心，今天我們從綠米空調伴侶的內部來看看，綠米到底是一家怎么樣的公司。

作者簡介：星河（HenixSun） - 《智能家居系統搭建入門實戰》作者，嘗試過300+件智能家居，智能生活的深度愛好者，中國礦業大學·電力電子與電力傳動碩士，知名問答網站智能家居板塊最佳答主，問答累計收獲超過11萬次收藏，自2016年起撰寫超過200篇文章。

背景介紹

綠米（Aqara）作為2014年才加入小米生態鏈的后起之秀，2015年發布第一款產品，2016年推出自有品牌Aqara，到現在八年多的時間，綠米已經成為小米智能家居的核心。

Aqara空調伴侶用于控制空調，可以將普通空調變的智能，從而實現用米家APP就可以控制普通空調，同時具備網關的功能，可以連接其他智能組件。

拆解結論幫著急的朋友先放在前面：

Aqara空調伴侶的電路板設計非常精致，元件分布和走線也都不錯，做工也很好，雖然背面的助焊劑沒有清洗的非常干凈，但是總體而言是非常優秀的。

對拆解有興趣的則可以繼續下滑！話不多說，先拆為敬。

拆解解析

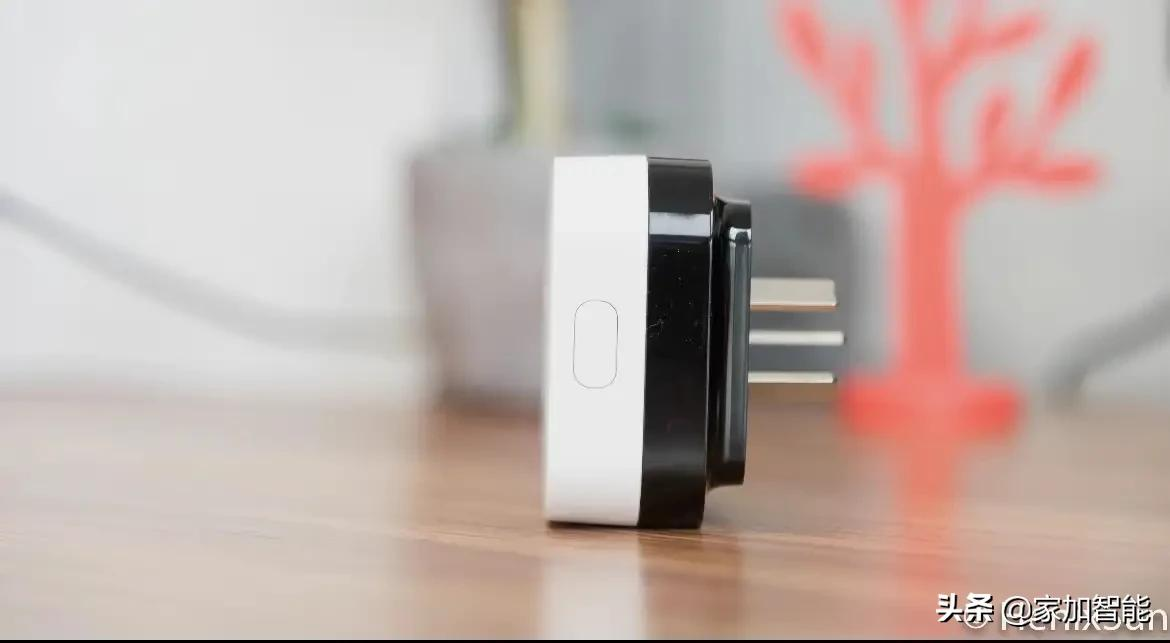

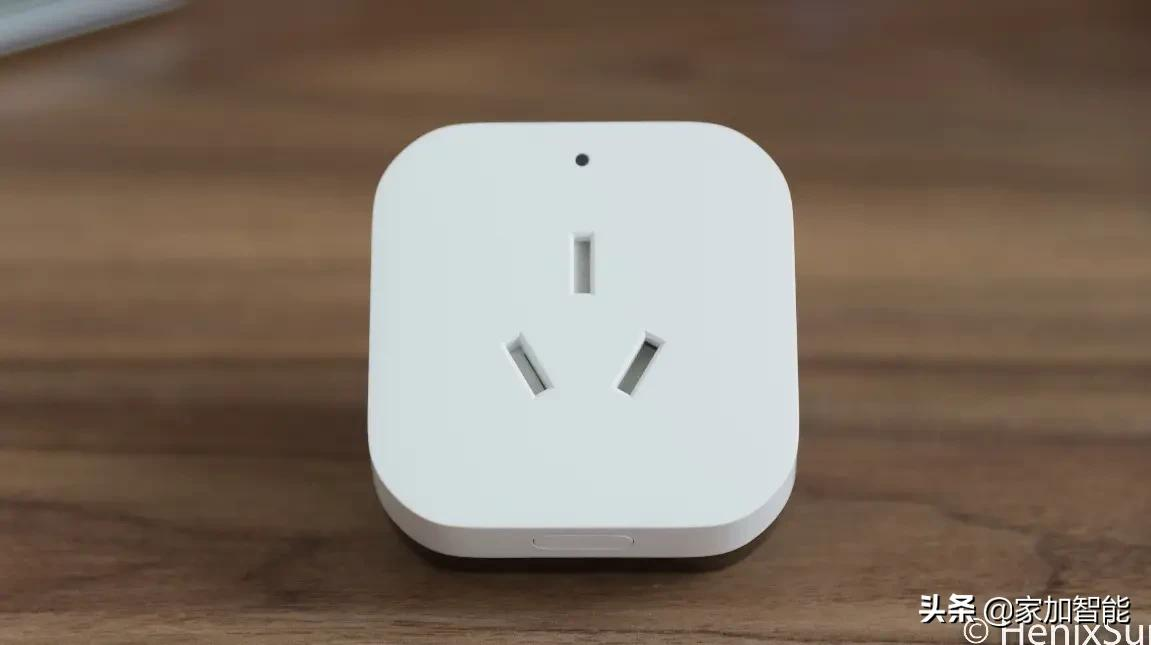

從外表來看，Aqara空調伴侶非常簡約，看上去簡單大氣，正面只有LED指示燈，下面有一個按鍵用于復位、連接等功能，背面為空調插頭，側面有喇叭。

拆起來并不麻煩，整個空調伴侶外殼沒有一個螺絲，全部為卡扣設計，用撬棒或者類似的工具可以打開。

但是打開的時候需要一些力氣，正面的白色面板和背面的黑色面板結合得非常緊密，這也說明了它的做工非常棒，嚴絲合縫。

白色面板解析

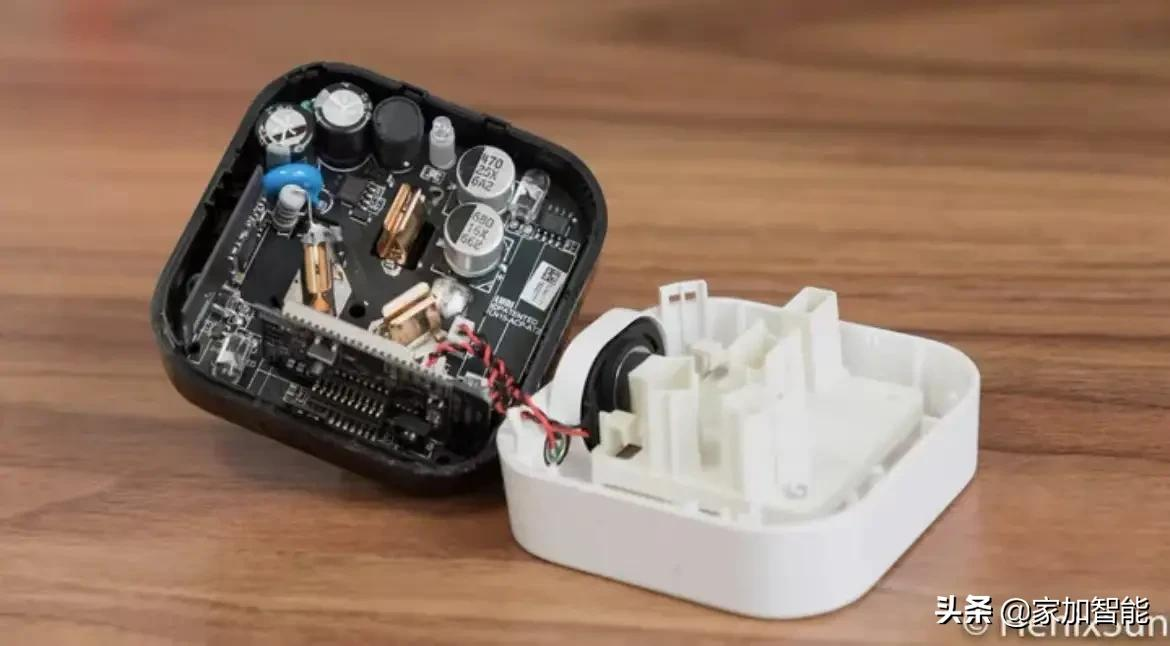

拆開后白色面板部分還是比較簡單的，主要部件都在背面黑色面板部分。

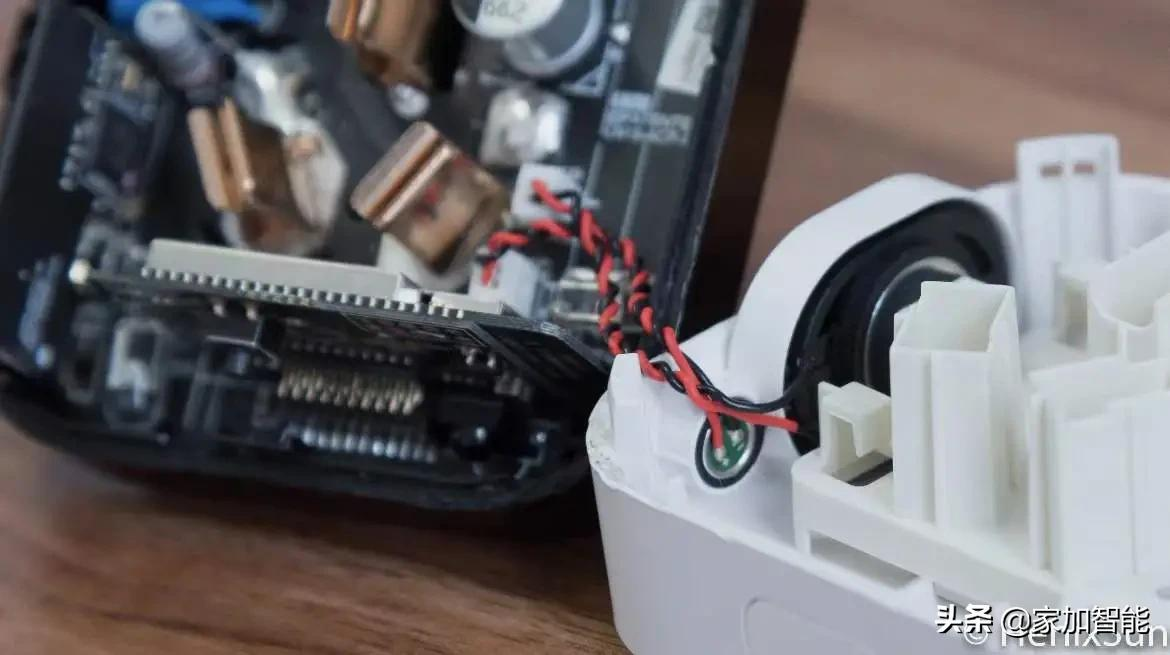

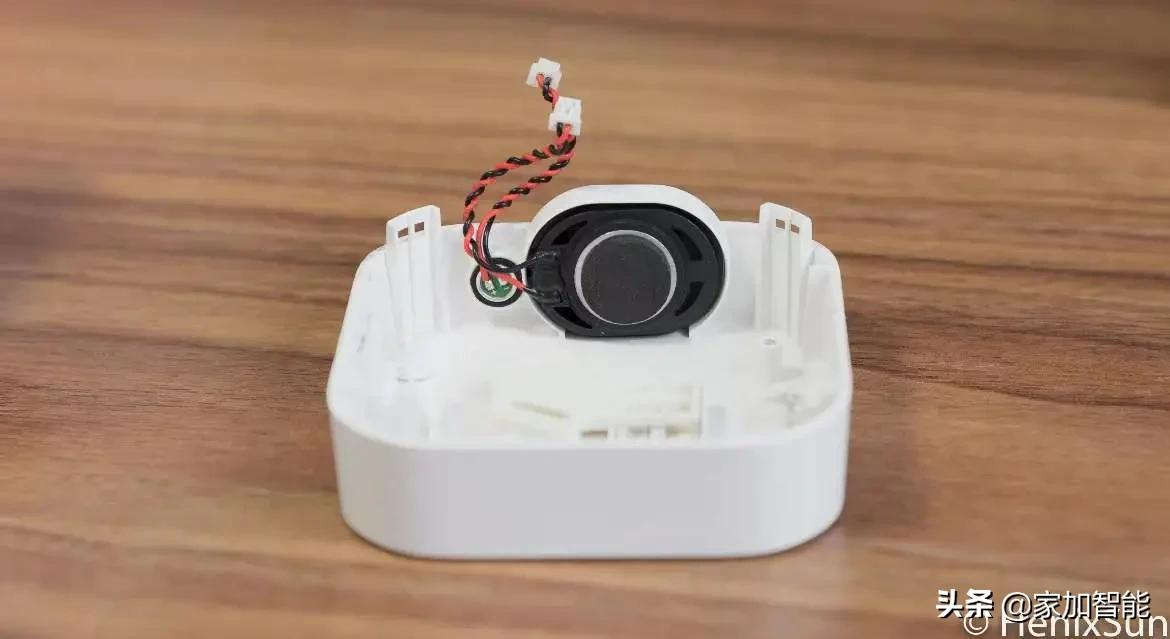

白色面板有插座插口和喇叭以及麥克風，喇叭和麥克風都是用接插件連接到黑色面板部分，可以輕松取下。

空調伴侶的插座帶有防護門，可以防止誤插。

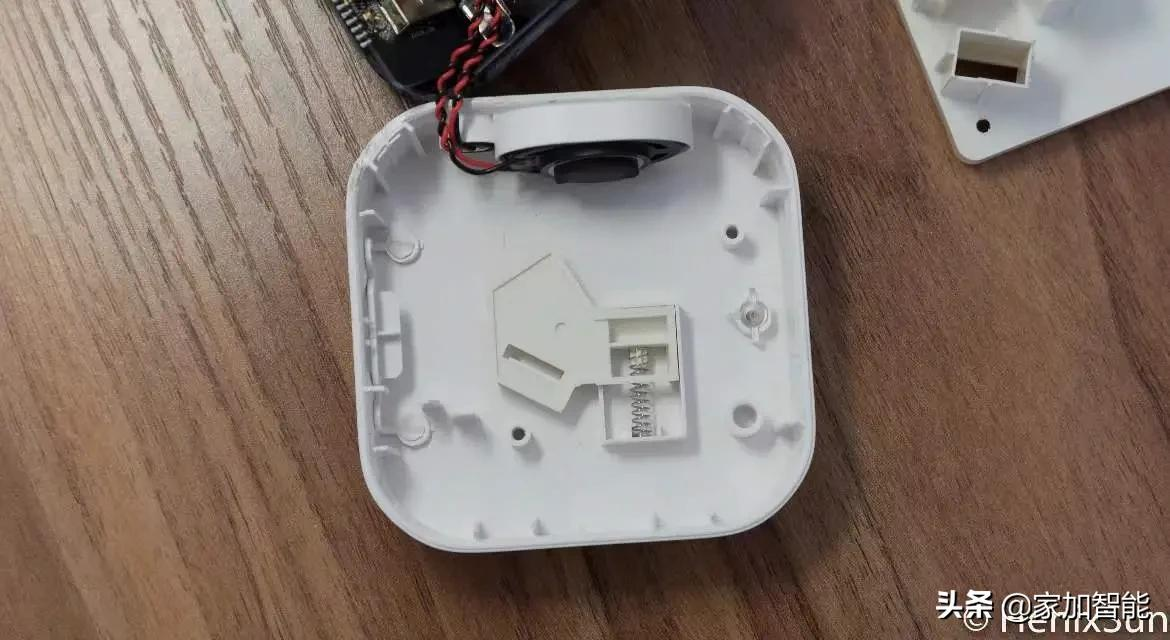

從上圖可以很清楚地看到防護門的工作機制：

當三孔插頭的地線插入的時候，此防護門在地線插頭處是斜面，會隨著地線的插入滑動到一側，滑動后下面的火線和零線的插口就打開了。

從而實現了必須先插入地線才能插入火線零線，在地線未插入的情況下，火線和零線的插口都是封閉的。

黑色面板部分電路板為黑色，有點像蘋果的風格，挺有格調的。

元件以貼片居多，只有少數幾個元件為直插封裝。

電路板邊角處理得很到位，沒有毛刺。

電路設計整體非常規整，走線也考究，基本沒有直角拐彎的走線，一看就是下了功夫做出來的細致活。

電路板分類解析

這塊電路板上的元件雖然比較多，但是大概可以分為這么幾個部分：

Wi-Fi連接的組件（上圖帶有二維碼的電路板）Zigbee連接的組件（Wi-Fi組件旁邊豎著的組件，不可拔下）紅外發射接收

WiFi

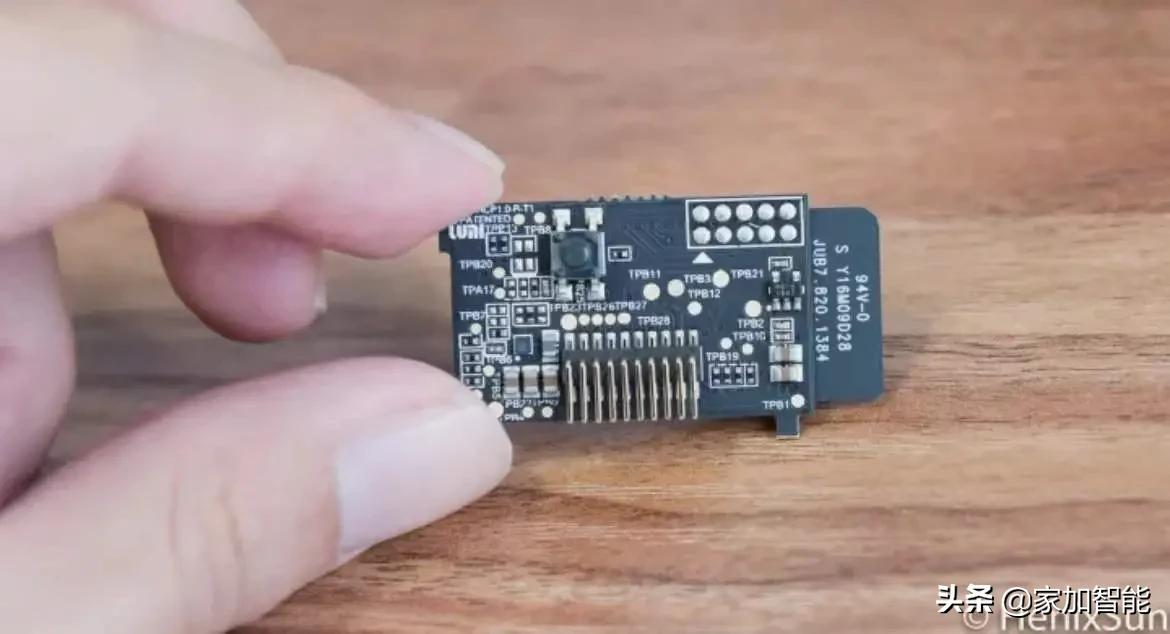

下圖就是Wi-Fi連接的組件。

它是通過接插件連接到主電路板上的，可以直接拔下，其上的按鈕就是整個空調伴侶唯一的一個按鈕。

Wi-Fi組件的右側沒有元件的地方就是天線，背面除了按鈕和接插件之外就是一些貼片電阻電容之類，沒有重要的元件。

看來重要的元件（包括Wi-Fi芯片和處理器）都在正面，然而已經用金屬片遮蔽了，此金屬片是焊接。

在電路板上的，不容易取下。具體用的哪家的Wi-Fi芯片和處理器就不得而知了。這一片小電路板就是小米智能家居的DNA了。

之前我拆解博聯插座°的時候，它們的Wi-Fi部分也是類似的。

對了，前段時間在充電頭網站也看到過拆解此空調伴侶的文章，不過那篇文章的作者把這塊Wi-Fi模塊當成了Zigbee模塊了。

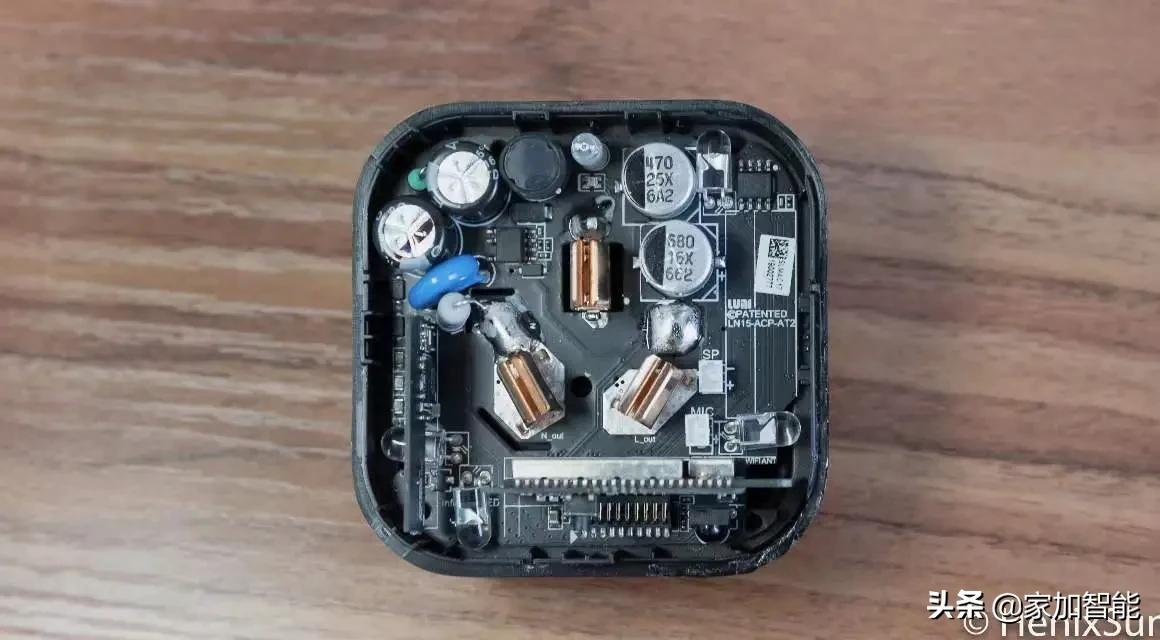

拔下Wi-Fi組件后的電路板如下：

此電路板也是通過卡扣固定在黑色后殼上的。

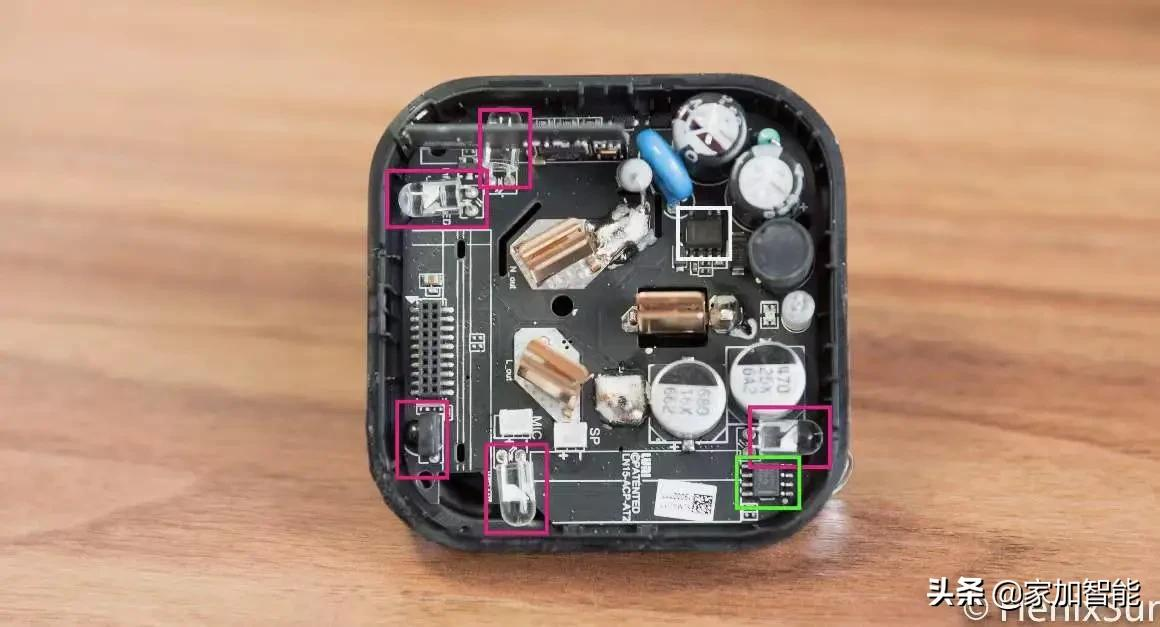

其中主要元件和芯片有：

紅外發射接收組件（上圖紅色框內，其中4個透明元件為紅外發射，黑色元件為紅外接收）集成運算放大器LM358（上圖綠色框內）來自TI（得州儀器）的UCC28881集成電源芯片（上圖白色框內，其實它是個低靜態電流離線轉換器，直接認為是個電源就可以了。）

除此之外，大個頭的元件是鋁電解電容，標SP和MIC的白色插頭分別來連接喇叭和麥克風。

Zigbee模塊

下圖左側樹立的小電路板即為Zigbee模塊。

其中處理器為JN5169（圖中紅色框內），此芯片為恩智浦半導體°在2015年推出的無線Zigbee控制器，此芯片上部沒有元件的部分就是Zigbee的天線了。

JN5169具有32kB的內存，512kB的Flash存儲，4kB的EEPROM，自帶增益，超低功耗。一片JN5169解決所有Zigbee問題。

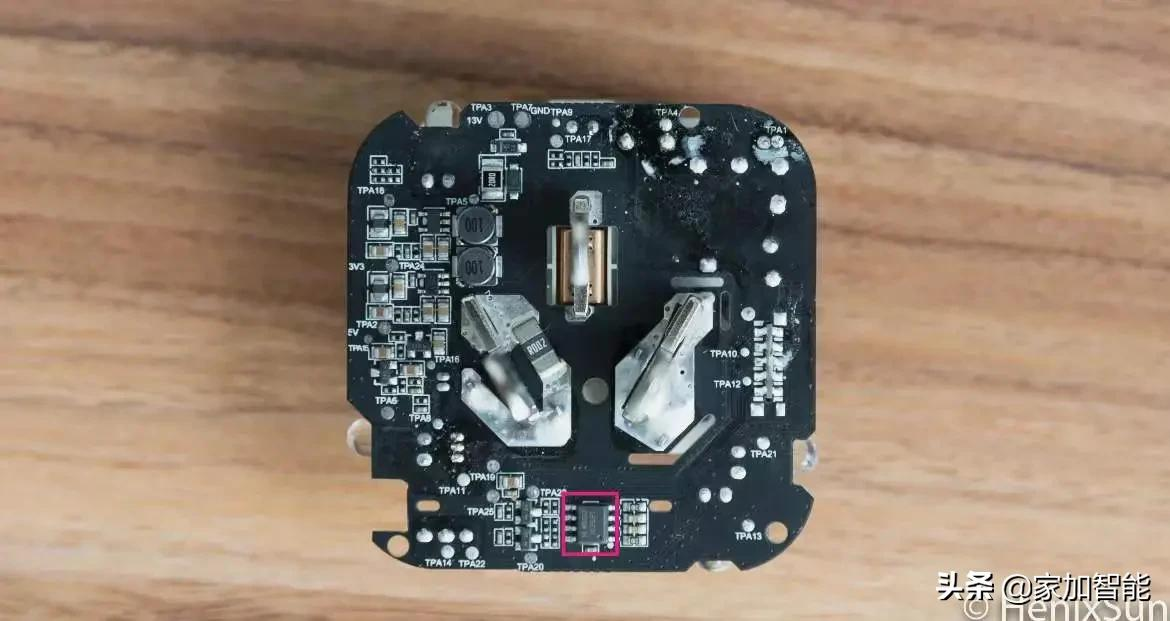

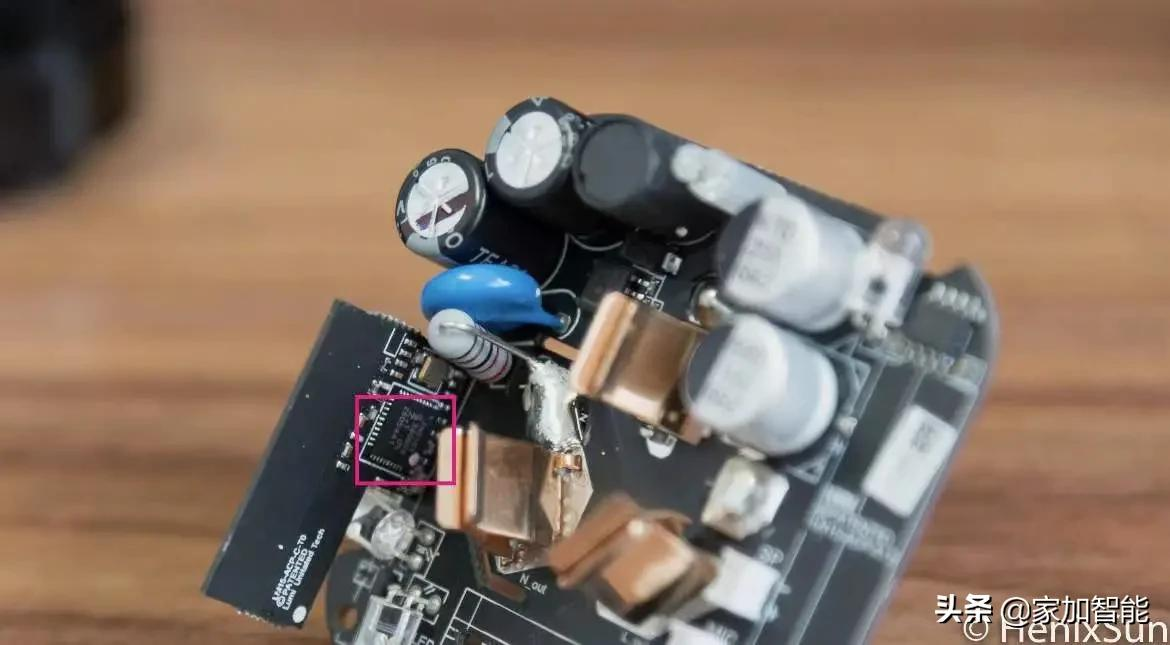

此電路板背面助焊劑未清理干凈，雖然不影響正常功能，但看上去有些臟，如下：

圖中紅色框內為HLW8012單相電能計量芯片，是深圳合力為科技的產品，精度在0.5%以內，準確度完全沒問題，APP中的用電統計就來自于這里。

這款電路板上下都看不到繼電器的樣子，由此看來，這臺空調伴侶只是相當于使用遙控器控制空調，而并不會在空調不工作的時候切段空調的電源，當然這也沒有多大必要。

黑色后殼

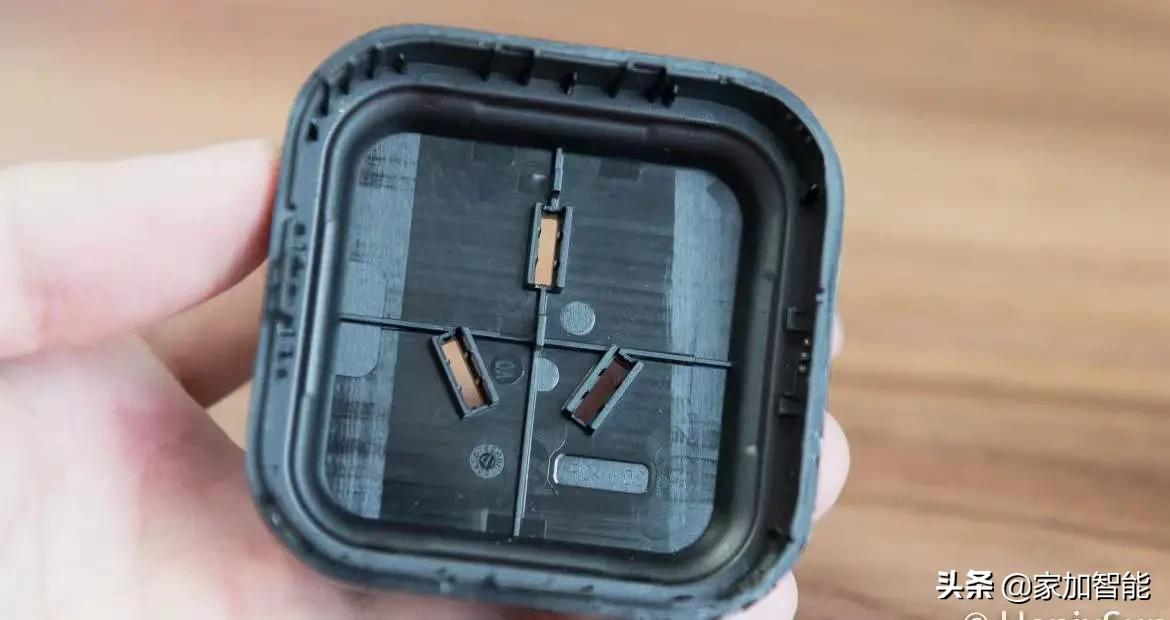

看黑色后殼，好像不透光，會讓人納悶紅外發射和接受到底是怎么實現的。

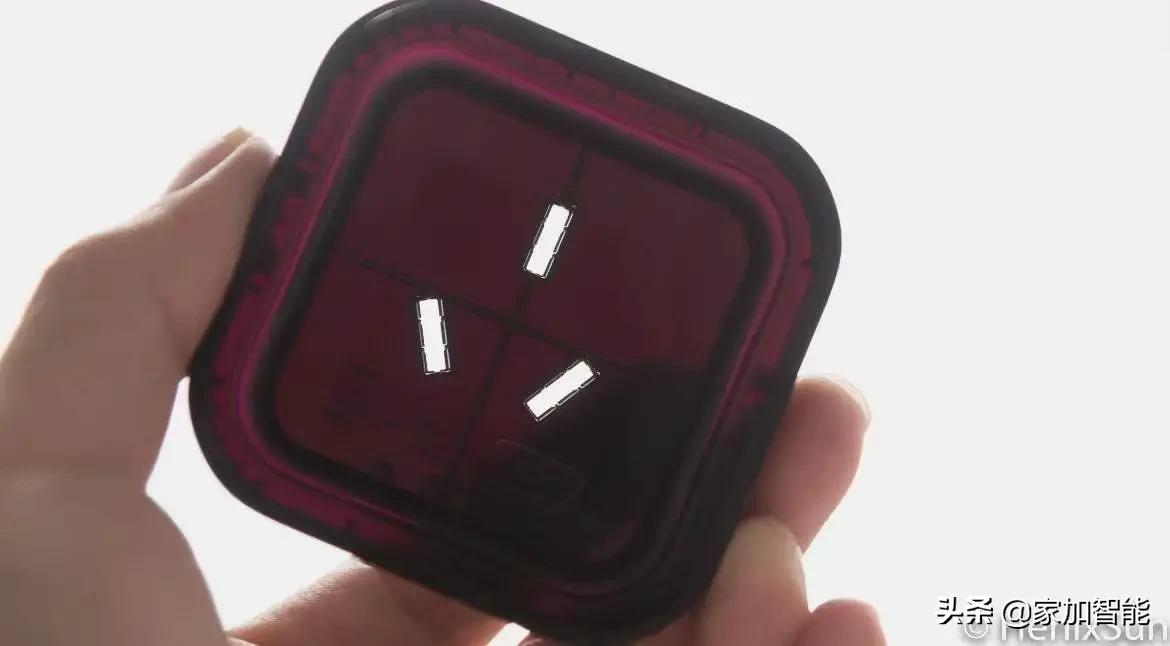

其實只要拿到強光下就可以看到：黑色后殼其實是透光的，紅外線°可以輕松透過。

但是在普通光線條件下，你看不到它的透光，所以你拿著空調伴侶的時候，其內部結構是無法看到的。

結論

拆解分析到這就結束了，通過以上這些分析，不用我多說，你應該也知道綠米是一家怎么樣的公司了吧！
