1、變頻空調器不能運轉的維修步驟

出現此類故障時可通過測量制冷系統平衡壓力來判斷故障部位，若平衡壓力過 低，說明故障在制冷系統；若系統平衡壓力在0.3MPa以上，說明故障在電氣系統，此時可將室內機控制器上的開關置于“試運行”擋上（此時微控制器控制向變頻器輸出50Hz的電源），觀察空調器運轉情況。若空調器能運轉且頻率穩定，則說明整個控制系統基本正常，此時應重點檢査各傳感器是否有問題；若空調器仍不能運行，則說明空調器整個控制系統有問題。

要點：

1）變頻空調器與傳統開關控制的空調器不同，它是通過變頻器改變電源頻率 （30-125Hz）來達到調節壓縮機的速度的目的，從而控制空調器的制冷量（或制熱量）。

2）變頻空調控制系統易出現問題的部位主要有功率模塊、通信電路、電抗器、壓縮機、電解電容、傳感器等。

檢測通信電路是否有問題時，可將萬用表置于交流電壓擋250V,然后測試零線與信號線間的電壓是否正常；若在零線和信號線間有電壓來回變化且室內機通信指示等持續閃爍，則表明通信正常，否則通信電路有故障；檢測電抗器是否有問題時，可將萬用表置于Rxl擋，然后測時其繞組電阻值是否正常來進行判斷（正常值約為1Ω）。檢測壓縮機是否有問題時，可用鉗子先拔下u、v、w的導線，測量三相間的電壓，若三相間的電壓相同，說明壓縮機繞組良好，否則，說明壓縮機繞組有故障。檢測電解電容是否有問題時，應先將電荷放盡，然后用指針式萬用表RxlOk擋檢測，指針應是指到0,然后慢慢退到8,否則說明電解電容器損壞。檢測傳感器是否有問題時，可將其從插座上拔下，從外表上觀察是否損害、斷裂、脫膠，也可用手或溫水加熱，再用萬用表RX1O0擋測其阻值，看它的阻值是否變化，無變化則可以判定傳感器損壞。

2、變頻空調器通電后整機無反應的維修步驟

出現此類故障時，首先檢査電源插頭與插座是否存在接觸不良現象；若沒有，則檢査電源線是否斷路；若沒有，則檢査電源變壓器是否燒壞；若沒有，則檢査220V強電電路中濾波電感是否開路；若沒有，則檢査熔絲是否開路；若沒有，則檢査控制板主繼電器是否正常；若正常，則檢査電腦板芯片是否有問題；若沒有，則檢査電腦板+12V或+5V電源是否正常；若正常，則檢査遙控接收器是否失效等。

3、變頻空調器出現頻率無法升、降（轉速不變）且保護關機的維修步驟

變頻空調器出現頻率無法升、降（轉速不變）且保護性關機等故障時，應首先檢査傳感器是否有問題，可用萬用表電阻擋（RxlOO）測其電阻值是否有變化d有時傳感器阻值雖能隨濕度變化，但其控制特性變差也會引起變頻器控制不正常，此時應根據情況檢修或更 換傳感器。

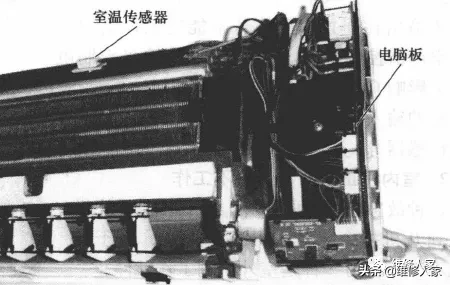

變頊空調器中的溫度傳感器起著非常重要的作用。室內機有空氣溫度傳感器和蒸發器溫度傳感格；室外機有空氣溫度傳感器、高壓管路傳感器和低壓管路傳感器。有的傳感器在長期使用后阻值會發生奩化，改變其控制特性（如內機空氣溫度傳感器阻值變大后，會引起變頻器輸出頻率偏低），為了保證控制精度及其相同的工作特性，確定傳感器故障，應換用原型號產品。

4、變頻空調器起動困難的維修步驟

對于此故障可通過測量系統壓力與起動電流來判定；若系統平衡壓力正常而壓縮機起動電流過大，說明故障在電氣系統，但也可能在制冷系統。檢修時可將冷劑放掉，若開機后壓縮機能起動，說明故障在制冷系統（壓縮機卡殼例外）；若開機后仍不能起動，說明故障在電氣部分，可更換壓縮機運轉電容進行判定。

5、變頻空調器運行中突然自動關機，在起動室內風扇工作幾分鐘后也自動關機，而室外機始終不工作的維修步驟

此類故障多因變頻模塊長期溫升導致性能變差甚至擊穿所致。

檢測變頻功率模塊故障時，可用萬用表二極管擋與交流電壓擋進行檢測，其方法如下:

①將萬用表置于二極管擋測量“ +”極與U、V、W極，或U、V、W極與“極間的正向或反向電阻值是否正常（正常時，正向電阻應為380-450Q,而反向不導通），若不正常則說明功率模塊有故障；

②將用萬用表置于交流電壓擋，測量功率模塊驅動壓縮機的電壓是否正常（正常時，其任意兩相間的電壓應為0~160V并且相等），若不正常，則說明功率模塊損壞。

6、變頻空調器室內機不運轉的維修步驟

出現此類故障時，首先檢査風扇電動機電容是否有問題；若正常，則檢査室內風扇電動機反饋電路是否有問題；若正常，則檢査室內風扇電動機繼電器是否有問題；若正常，則檢査晶閘管是否有問題；若正常，則檢査盤管溫度傳感器是否有問題；若正常，則檢査室內環境傳感器是否有問題；若正常，則檢査室內機控制芯片是否有問題；若正常，則檢査室內 e2prom數據是否丟失或有問題；若正常，則檢査驅動管是否有問題；若正常，則檢査風扇電動機是否有問題。

7、變頻空調器室外機不工作的維修步驟

出現此類故障時，首先開機檢査室外機有無220V電壓；若無，則檢査室內、室外機連接是否正確，室內機主板接線是否正確，否則應更換室內機主板；若室外機有220V電壓，則檢査室外機主板上紅色指示燈是否亮，否則應檢査室外機連接線是否松動，電源模塊P+、N-間是否有300V左右的直接電壓，如沒有，則檢査電抗器，整流橋及接線。若以上均正常，但室外機主板指示燈不亮，則檢査電源模塊到主板信號連接線是否松脫或接觸不良；若正常，則更換電源模塊，看故障是否能消失（更換模塊時應在散熱器與模塊之間一定要均勻涂上散熱膏）。

若室外機有電源，紅色指示燈亮，但室外機不起動，則檢査室內、室外機通信是否有問題（檢査時可開機后按“TEST”鍵一次，觀察室內機指示燈，任何一種燈閃爍均為正常，否則說明通信有問題）；若通信正常，則檢査室內室外機感溫包是否開路、 短路或阻值是否不正常，過載保護器端子是否接好；若以上均正常，則更換室外控制器。
