（一）、志高變頻空調電控故障代碼匯總

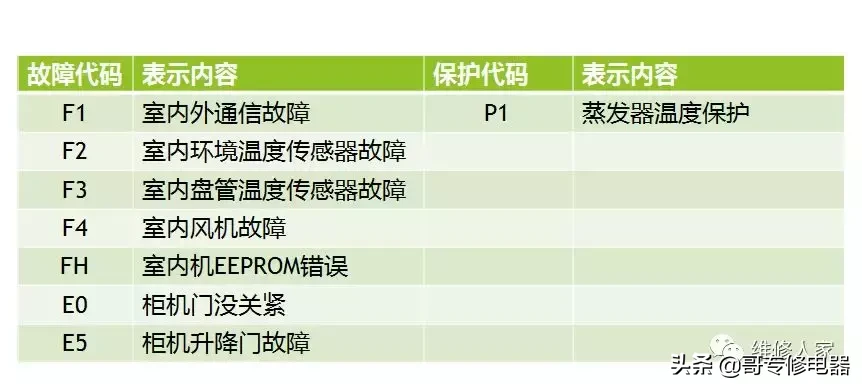

室內機可顯示故障一覽表

（二）、志高空調可顯示故障檢修步驟及解決方法

一、F1（室內外通信故障）

1、故障現象：室內顯示板顯示F1或室內機運行燈閃爍1次

2、故障范圍：室內電控板，室外電控板

3、故障診斷：

第一步:首先確認室內外機聯機線的配線是否正確？配線錯誤的話，請調整線序后驗證。

第二步:請確認與控制板的接插部位是否松脫？線插松脫的話，請重新裝配驗證。

第三步:用萬用表直流檔測量端子板通訊線S和零線N之間的電壓是否在0-24V之間變化？若不在0-24V之間變化，可以換室內電控板，若不可以，則為室外板問題，將室外主控通訊電路上30V穩壓二極管剪掉，然后再測量N、S之間的電壓值是否發生變化？若仍不正常，更換室外主控板。

二、F2（室內環境溫度傳感器故障）

1、故障現象：室內顯示板顯示F2或室內機運行燈閃爍2次

2、故障范圍：室內電控板

3、故障診斷：

第一步:確認溫度傳感器線插是否松脫？線插松脫的話，請重新裝配后進行驗證。

第二步:拆下溫度傳感器，測試其阻值是否正常？斷路、短路及阻值不正常均說明傳感器損壞，請更換溫度傳感器。

第三步:給傳感器加/降溫，測試阻值是否有變化？溫度不能變化，或者變化規律不正常，請更換溫度傳感器。

第四步:以上內容均判斷無問題的情況下，請直接更換室內主板控板。

三、F3（室內盤管溫度傳感器故障）

1、故障現象：室內顯示板顯示F3或室內機運行燈閃爍3次

2、故障范圍：室內電控板

3、故障診斷：

第一步:確認溫度傳感器線插是否松脫？線插松脫的話，請重新裝配后進行驗證。

第二步:拆下溫度傳感器，測試其阻值是否正常？斷路、短路及阻值不正常均說明傳感器損壞，請更換溫度傳感器。

第三步:給傳感器加/降溫，測試阻值是否有變化？溫度不能變化，或者變化規律不正常，請更換溫度傳感器。

第四步:以上內容均判斷無問題的情況下，請直接更換室內主控板。

四、F4（室內風機故障）

1、故障現象：室內顯示板顯示F4或室內機運行燈閃爍4次

2、故障范圍：室內電控板

3、故障診斷：

第一步:上電開機，測試室內控制板對應風機輸出 端子端是否有電壓輸出？沒有電壓輸出的話，請直接更換室內控制板。

第二步:拆下室內風機端子，測試風機繞阻阻值是否正常？不正常的話，說明風機已壞，請直接更換風機。

第三步:用手轉動貫流風扇，用萬用表測試風機反饋部分是否有信號？沒有的話，說明電機的霍爾已壞，請更換風機。

第四步:用手運轉貫流風扇，看是否存在風扇運行不順暢、卡軸、堵轉等現象？如果存在以上問題，請重新裝配。

第五步:以上所有步驟全部確認不存在問題后，請更換室內控制板。

五、FH（室內機EEPROM錯誤）

1、故障現象：室內顯示板顯示FH

2、故障范圍：室內電控板

3、故障診斷：

第一步:首先對室內控制板上E2PROM的裝配情況確認，看是否存在漏插、捌腳、虛插、反插等裝配不良的現象？有的話，請拆下后重新裝配驗證。

第二步:更換正確的E2PROM后重新上電，看是否能正常工作？如果故障消除可以正常工作，說明E2PROM數據錯誤；如果仍舊不能工作，請直接更換室內控制板。

六、F5（室外模塊故障）

1、故障現象：室內顯示板顯示F5或室內機運行燈閃爍5次

2、故障范圍：室外電控板

3、故障診斷：

首先確認室外主控和驅動間連接線接插部位是否松脫、接觸不良？如果松脫的話，請重新裝配后進行驗證。若不松脫，請更換室外驅動板。

七、F7（室外盤管溫度傳感器故障）

1、故障現象：室內顯示板顯示F7

2、故障范圍：室外電控板

3、故障診斷：

第一步:確認溫度傳感器線插是否松脫？ 線插松脫的話，請重新裝配后進行驗證。

第二步:拆下溫度傳感器，測試其阻值是否正常？斷路、短路及阻值不正常均說明傳感器損壞，請更換溫度傳感器。

第三步:給傳感器加/降溫，測試阻值是否有變化？ 阻值不能變化，或者變化規律不正常，請更換溫度傳感器。第四步:在排除了傳感器接插良好，傳感器沒有失效的情況下，請查看室外主控板對應電路器件是否損壞、缺失？請直接更換。

八、F6（室外環境溫度傳感器故障）

1、故障現象：室內顯示板顯示F7

2、故障范圍：室外電控板

3、故障診斷：

故障請參照F7故障處理方法

九、F8（壓縮機吸氣溫度傳感器故障）

1、故障現象：室內顯示板顯示F8

2、故障范圍：室外電控板

3、故障診斷：

故障請參照F7故障處理方法

十、F9（壓縮機排氣溫度傳感器故障）

1、故障現象：室內顯示板顯示F9、室外板LED運行燈閃爍5次。

2、故障范圍：室外電控板

3、故障診斷：

故障請參照F7故障處理方法

十一、FC（壓縮機驅動異常故障）

1、故障現象：室內顯示板顯示FC

2、故障范圍：室外電控板

3、故障診斷：

第一步:首先確認驅動板相關連接線是否連接可靠？連接不可靠的話，請重新裝配后驗證。

第二步:確認驅動板固定螺釘是否擰緊（不影響功率器件散熱）？沒有擰緊的話，請將螺釘一一緊固到位。需要注意的是，在緊固的過程中不能太用力，防止將模塊壓碎。

第三步:測試驅動板輸入電壓。

例如：PN間是否有300V左右電壓；是否有5V、15V輸入？沒有的話，請直接更換控制板；有的話，請直接更換驅動板（室外的控制與驅動板是分開；如只有一塊板直接整塊更換）。

十二、P1（蒸發器溫度保護）

1、故障現象：室內顯示板顯示P1

2、故障范圍：室外電控板、室內電控板

3、故障診斷：

第一步:斷電后等待3分鐘重啟開機，看壓機是否能正常啟動？

壓機不能啟動

第二步:請確認室內盤管溫度傳感器是否松脫？如果松脫的話，請重新裝配后驗證。

第三步:將溫度傳感器拆下，測試溫度傳感器電阻值是否正常？斷路、短路及阻值不正常均說明傳感器損壞，請更換溫度傳感器。

第四步:給傳感器加/降溫，測試阻值是否有變化？溫度不能變化，或者變化規律不正常，請更換溫度傳感器。

第五步:以上第二步-第四步的內容均判斷無問題的情況下，請更換室內控制板。

如果壓機能夠重新啟動

第六步:首先確認是否滿足保護的條件？能夠滿足的話，請對系統進行確認；不能滿足保護條件的話，只需重復第二步-第四步的相關內容即可。

保護PA執行此保護處理辦法。

十三、P2（變頻模塊過熱、過流保護）

1、故障現象：室內顯示板顯示P2

2、故障范圍：室外電控板

3、故障診斷：參照故障F5處理方法。

十四、P4（壓縮機排氣溫度保護）

1、故障現象：室內顯示板顯示P4

2、故障范圍：室外電控板

3、故障診斷：

第一步:斷電后等待3分鐘重新開機，看壓機能否啟動？

如果壓機不能啟動：

第二步:首先請確認溫度傳感器線插是否松脫？線插松脫的話，請重新裝配后進行驗證。

第三步:把溫度傳感器拆下，測試其電阻值與對應溫度是否相符? 不相符的話說明傳感器故障，請直接更換溫度傳感器；如果傳感器正常的話，請更換室外控制板。

如果壓機能夠啟動:

第二步:判斷是否符合以上說明中停機保護的條件？符合的話，說明壓機保護正常，請查看一是否缺氟？缺氟的話請充氟。如果不應該保護卻進行了保護動作的話，請對溫度傳感器的相關情況進行確認。需重復進行第二步、第三步的步驟。

十五、P5（壓縮機殼頂過熱保護）

1、故障現象：室內顯示板顯示P5

2、故障范圍：室外電控板

3、故障診斷：

第一步:斷電情況下，與控制板斷開連接后，測量保護器連接線端子兩端是否開路？測試開路的話為壓機頂部保護器故障，更換保護器；短路的話，說明保護器正常。

第二步:請確認是否為系統缺氟導致溫度過高？是的話，請充氟處理；否則的話，請更換室外控制板。

十六、P7（電源過、欠壓保護）

1、故障現象：室內顯示板顯示P7

2、故障范圍：室外電控板

3、故障診斷：

上電開機，一直測量空調端子板交流輸入電壓，看電壓值是否在整機電壓運行范圍內？若電壓不在此范圍內，屬于用戶家電壓超出空調適用范圍，請與用戶進行解釋；若用戶電壓正常，更換室外驅動板。

十七、P3（交流輸入電流過大保護）

1、故障現象：室內顯示板顯示P3、室外板LED運行燈閃爍11次

2、故障范圍：室外電控板

3、故障診斷：

空調停機三分鐘后能夠重新啟動，屬于電流過高保護，平穩后會解除，空調沒問題；若一直不解除，空調不啟動，請更換室外驅動板（外板）。

十八、PC（室外環境溫度超溫保護）

1、故障現象：室內顯示板顯示PC

2、故障范圍：室外電控板

3、故障診斷：

該問題屬于正常現象，是由于室外溫度過低（過高），導致壓縮機啟動失敗，如檢測到溫度沒有超出此范圍側是室外環境溫度傳感器故障，直接更換就可以。

十九、FF、PH、PF(其他故障)：

如果出現此故障，從系統方面入手，如檢測四通閥有無換向、冷媒是否足夠等。

（三）、志高空調不可顯示故障檢修步驟及解決方法

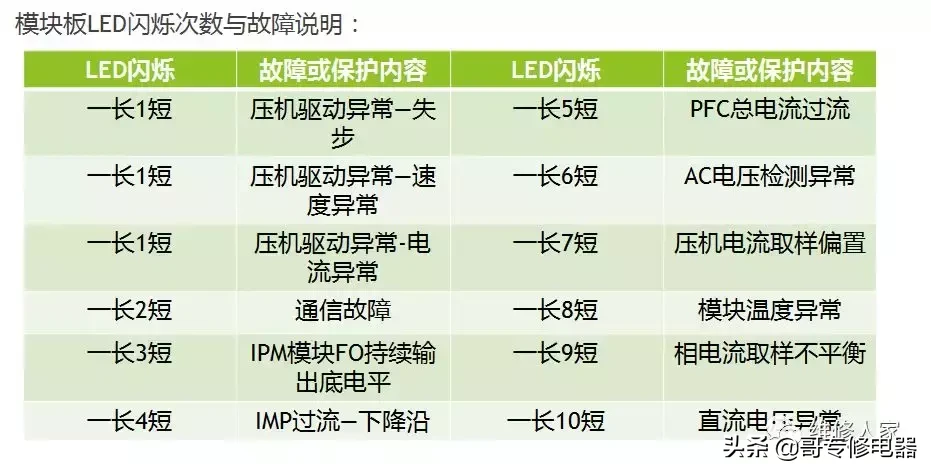

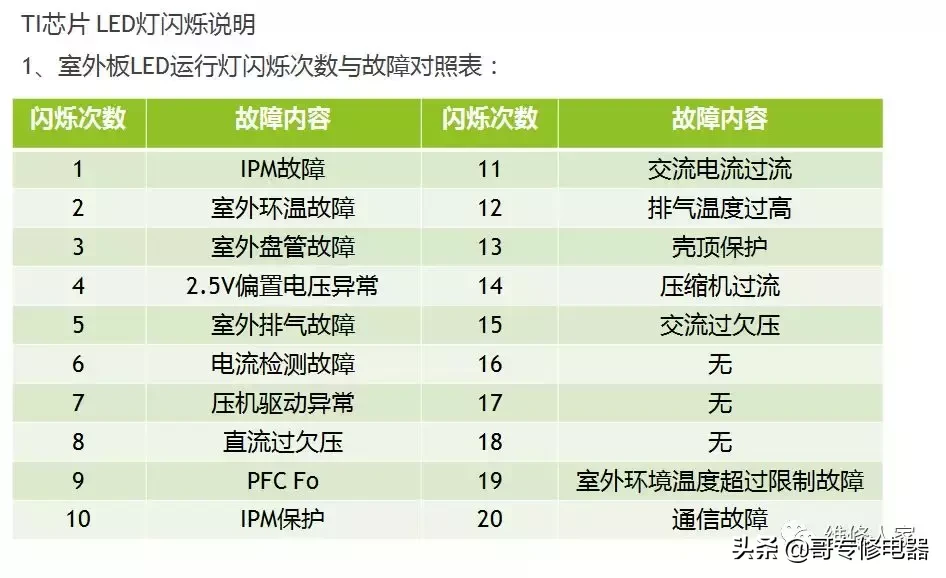

因部分新開發記性中某些保護被屏蔽，只能通過室外LED運行燈閃爍判斷故障類型，可參照二部分?jǐn)⑹龅囊延械墓收辖鉀Q辦法處理故障！

不再上述的可直接更換電控！
